Izbira prave grafične kartice za CAD (računalniško podprto načrtovanje)
CAD ali računalniško podprto načrtovanje je temelj izdelave prototipov v proizvodnji in inženirstvu – od 3D modeliranja, vozil do strojev. Lahko modelirate motor z notranjim izgorevanjem, analizirate gibanje z orodji za analizo gibanja ali pa renderirate model z različnimi teksturami in ga postavite v okolje za popolno vizualizacijo. Dela je veliko, prav tako preklapljanja med delovnimi nalogami. Katere grafične kartice so torej najboljše za CAD?
Kje lahko nabavim ustrezne grafične za CAD?
V računalniški trgovini Komponentko vam dobavimo vse grafične, ki obstojijo na EU trgu. Če določene grafične ni na zalogi, nas kontaktirajte na 030 755 005 ali [email protected].
Kaj je CAD?
Računalniško podprto načrtovanje (CAD) pomeni uporabo programske opreme za ustvarjanje, spreminjanje, analizo in optimizacijo prototipov. CAD omogoča inženirjem, arhitektom in oblikovalcem natančno izdelavo 2D in 3D modelov – od enostavnih skic do kompleksnih geometrij. Uporaba CAD bistveno poveča produktivnost, izboljša kakovost načrtov in skrajša čas ter stroške v primerjavi s tradicionalnim načrtovanjem.
Najpogosteje uporabljeni CAD programi so AutoCAD, SolidWorks, CATIA in Autodesk Inventor. AutoCAD je priljubljen v arhitekturi in gradbeništvu zaradi svojih zanesljivih funkcij za risanje in označevanje. SolidWorks in CATIA pa sta priljubljena v strojništvu zaradi močnih 3D funkcij in simulacij. Autodesk Inventor ponuja rešitve za mehansko oblikovanje in simulacije. SolidWorks in CATIA, ki ju razvija Dassault, sta najzahtevnejša glede zmogljivosti.
CAD omogoča tudi simulacije delovanja sestavov (npr. avtomobilskih komponent), prilagajanje pred izdelavo fizičnega prototipa, natančno vizualizacijo zgradb v arhitekturi, in še več. Uporablja se v letalski industriji, industrijskem oblikovanju in elektroniki, kar potrjuje njegovo široko uporabnost.
Izbira najboljše grafične kartice za CAD
Naša priporočila so usmerjena v obsežnejše modele z več kot 10 milijoni poligonov, da bo vaša oprema pripravljena tudi za zahtevnejše projekte v prihodnosti.
Na kaj biti pozoren pri izbiri GPU:
- Certificirane delovne postaje: NVIDIA RTX in AMD Radeon PRO linije ponujajo preverjene gonilnike za CAD, manjšo verjetnost zrušitev in boljšo podporo za senčenje, gibanje itd. Certificirane kartice so dražje, a prinašajo večjo zanesljivost.
- Dovolj grafičnega pomnilnika (vsaj 24 GB VRAM): Večji modeli zahtevajo več VRAM za gladko prikazovanje. Premalo pomnilnika pomeni zatikanje, čakanje na nalaganje in zamegljene prikaze.

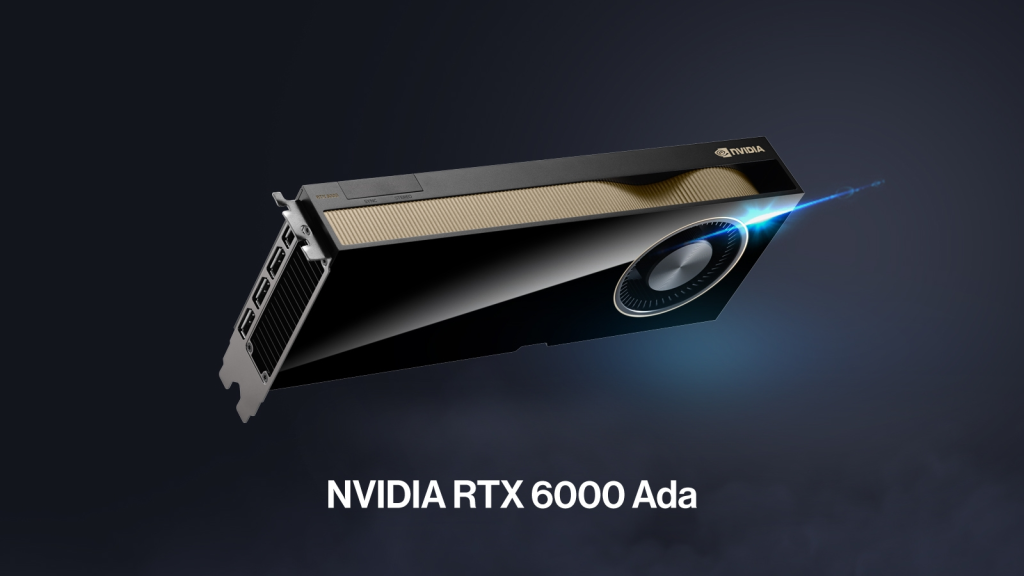

1. NVIDIA RTX 6000 Ada
RTX 6000 Ada uporablja enako jedro kot zmogljiva RTX 4090, a je prilagojena za profesionalno rabo. Ima 48 GB VRAM, več CUDA jeder in omogoča hitro upodabljanje kompleksnih 3D modelov in scen. Gre za kartico razreda delovne postaje, zato jo je priporočljivo kombinirati s profesionalnim procesorjem.
2. NVIDIA A800 40GB Active
Idealna za tiste, ki poleg CAD delajo tudi CFD (računalniška dinamika tekočin) in FEA (metoda končnih elementov). To je edina delovna kartica z nativno FP64 podporo, potrebna za te simulacije. Zgrajena na arhitekturi Ampere, uporablja enako jedro kot nekdanji vrhunski A100 in ima aktivno hlajenje za uporabo v delovnih postajah.
Z 40 GB HBM2e pomnilnika in več kot 1,5 TB/s pasovne širine zmore ogromne količine podatkov. Podpira tudi NVLink, s katerim povežemo več kartic v eno samo super-GPU enoto.

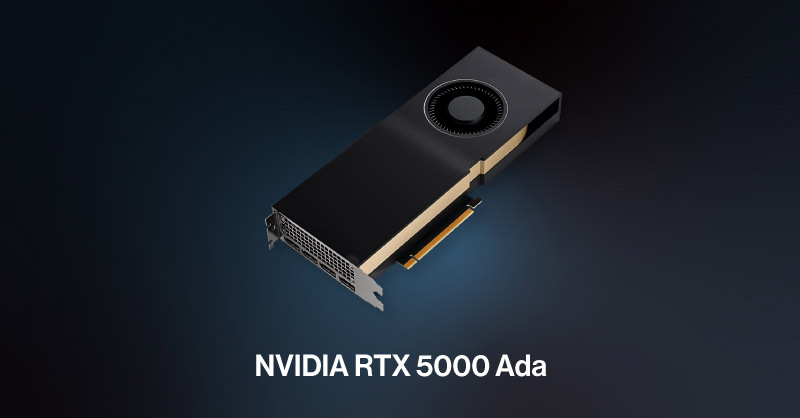

3. NVIDIA RTX 5000 Ada ali RTX 4500 Ada
Če so modeli manjši in je sistem namenjen le CAD, sta RTX 5000 in RTX 4500 Ada odlični izbiri. Imata 32 GB oziroma 24 GB VRAM in zagotavljata dobro zmogljivost za srednje do večje modele. AutoCAD in Inventor delujeta odlično, medtem ko sta SolidWorks in CATIA nekoliko zahtevnejša.
Strojna priporočila za CAD
Ne pozabite na procesorje (CPU):
Grafične kartice so pomembne za prikaz, a procesor naj bo kos obremenitvam. Priporočamo vsaj 16 jeder z dobro enojedrno zmogljivostjo in visoko osnovno frekvenco. Primeri: AMD Threadripper, Threadripper PRO, Intel Xeon W.
Sistemski pomnilnik (RAM):
Začnite z vsaj 32 GB RAM, za večje modele pa 64 GB ali več. Pomnilnik pomaga GPU-ju obdelovati kompleksne naloge brez zastojev.
Veliko število jeder v GPU:
NVIDIA uporablja CUDA jedra, AMD pa Stream procesorje. Več jeder pomeni več računskih zmogljivosti za modeliranje in renderiranje. Višji razred GPU = več jeder.
Delovne postaje vs. gaming grafične kartice:
Delovne kartice so optimizirane za profesionalna orodja in vključujejo certificirane gonilnike. Gaming kartice teh gonilnikov pogosto nimajo, kar lahko vpliva na stabilnost in zmogljivost.
Zaključek
Ne glede na izbiro grafične kartice, raziščite potrebe vašega delovnega procesa – morda boste z nižjim razredom še vedno zadovoljni. Vendar vaša ustvarjalnost ne bi smela trpeti zaradi pomanjkanja zmogljivosti.
